محلل شبكة هوائيات ناقل هوائي متطور NanoVNA-H MF HF VHF UHF مع فتحة بطاقة SD

SKU
ely2436
٢٣٬١١٧ ر.ي.‏
متوفر



حجم التعبئة: 12*9.5*3.5 سم وزن التعبئة: 180 جرام طريقة التعبئة: صندوق ورقي

إصدار مطور من PCB NanoVNA-H

 الميزات المضافة بعد التحديث:

1. انخفاض ضوضاء مصدر الطاقة، وانخفاض الضوضاء عند استخدام التوافقيات؛

2. بطارية مدمجة بسعة 400 مللي أمبير في الساعة

3. أضف بطاقة MicroSD لحفظ بيانات الاختبار؛

4. إضافة دعم RTC؛

5. قم بتغيير أسماء المنافذ إلى Port1 وPort2

تدعم بطاقة MicroSD ما يصل إلى 32 جيجابايت وتدعم وضع SPI فقط.

هذا منتج يمكنك صنعه بنفسك (DIY) يوفر إمكانيات قياس شبكة المتجهات الأكثر اكتمالاً في شكل عامل بحجم بطاقة الائتمان. يتضمن شاشة تعمل باللمس مقاس 2.8 بوصة وبطارية 400 مللي أمبير في الساعة وقياس وضع الإرسال/الاستقبال. يمكنه قياس معلمات S11 وS21 بالكامل. إذا كنت بحاجة إلى الحصول على S12 وS22، فأنت بحاجة إلى تغيير أسلاك منفذ جهاز الإرسال والاستقبال يدويًا. إذا كان هناك عيوب أخرى، يمكنك التواصل معي.

 ● تردد القياس: 50 كيلو هرتز ~ 1.5 جيجا هرتز
RF الإخراج: -13dbm (الحد الأقصى -9dbm) ؛ KS  : 4 ، الإعدادات
حفظ : 5

قياس معلمات S، VSWR، الطور، التأخير، مخطط سميث، وما إلى ذلك؛

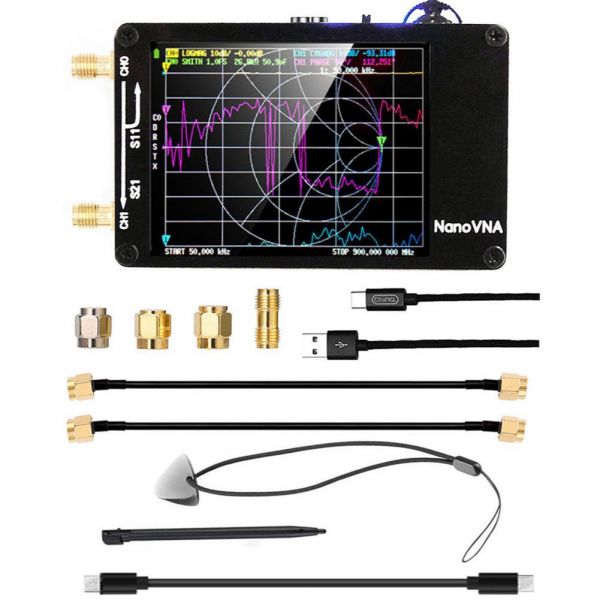

قائمة التعبئة:

1. مضيف NanoVNA*1 (مع شاشة تعمل باللمس مقاس 2.8 بوصة، بطارية 400 مللي أمبير في الساعة)
2. كابل RF RG174 من ذكر إلى ذكر SMA بطول 20 سم*2
3. كابل من النوع C إلى النوع C
4. كابل بيانات USB من النوع C*1

5. دليل التعليمات البسيط*1

6. قلم اللمس*1

7. اختر*1

8. مجموعة معايرة SMA البسيطة LOAD *1
9. مجموعة معايرة SMA البسيطة OPEN *1
10. مجموعة معايرة SMA البسيطة SHORT *1

11. موصل SMA أنثى إلى أنثى*1
