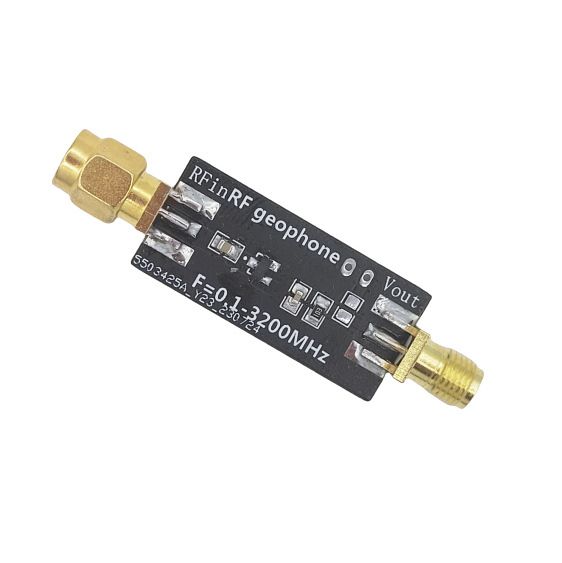

0.1-3200MHz دائرة كاشف مغلف التردد اللاسلكي إشارة النبضة تعديل السعة AM وحدة الكشف عن التفريغ

1. سهولة الاستخدام: تصميم مريح وسهل الاستخدام.
2. حساسية عالية: -30 ديسيبلm إلى -40 ديسيبلm (خيار ممتاز لهواة الراديو).
3. نطاق تردد واسع: لا يقل عن 3200 ميجاهرتز (مناسب للكشف عن إشارات التفريغ).
4. سرعة استجابة فائقة: مستوى PS (مناسب للكشف عن النبضات).
5. كشف طاقة مكونات TR: يوفر معلومات دقيقة عن طاقة المكونات.

المواصفات التقنية

• أقصى إدخال: 20 ديسيبلm (طاقة الاحتراق).
• النطاق الخطي: < 10 ديسيبلm.
• خرج الكاشف: افتراضيًا إيجابي.
• تردد التشغيل: 0.1 إلى 3200 ميجاهرتز.
• ترشيح RC: R = 10k أوم، C = 1 نانو فاراد (مكونان متوازيان في منفذ الإخراج).

ملاحظات مهمة

• لخفض تردد التشغيل، يمكن زيادة سعة المكثف في منفذ الإخراج.
• لزيادة سرعة الاستجابة، يجب تقليل سعة المكثف.
• هذه مفاضلة، ويمكنك التعديل حسب حاجتك.

استخدامات المنتج

1. كشف إشارات AM: كشف إشارات التعديل амплитуда.
2. كشف إشارات AM بتردد 10.7 ميجاهرتز: تطبيقات خاصة.
3. كشف خرج مرشح FM: كشف إشارات FM بعد المرور عبر مرشح.
4. كشف إشارات التفريغ/التفريغ الجزئي: تحديد مشاكل المعدات الكهربائية.
5. كشف إشارات النبض: مثل إشارات WiFi (إرسال/استقبال).
6. تجميع طاقة الإشارات اللاسلكية: تطبيقات متقدمة.
7. صناعة الراديو: بناء دوائر كشف لاسلكية عالية الحساسية (مثل أجهزة الكشف عن المعادن).
