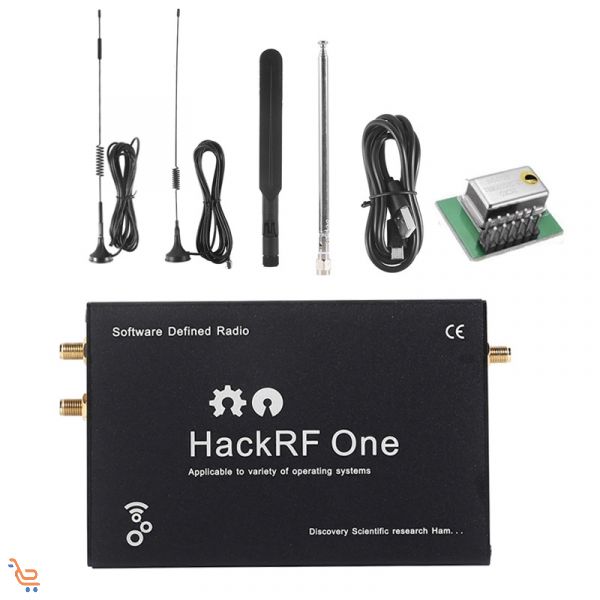

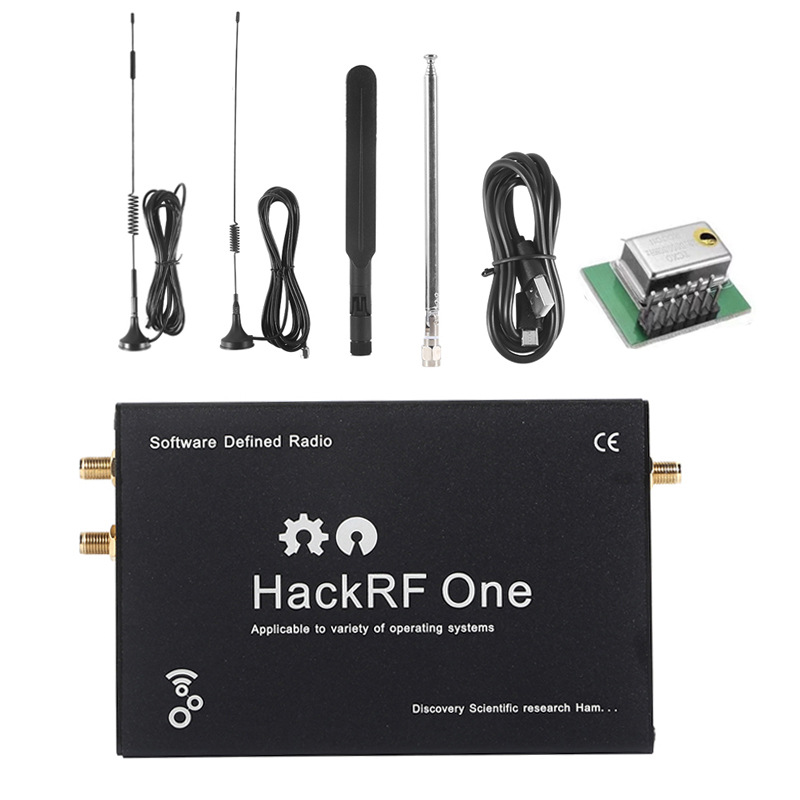

منصة الراديو الأصلية الأمريكية HackRF One (1MHz-6GHz) R9 hardware 202

ترقيات HackRF One R9:

استبدل MAX2837 بـ MAX2839. تم استبدال Si5351C بـ Si5351A مع توزيع ساعة إضافي. تمت إضافة الصمام الثنائي المتسلسل إلى مصدر طاقة منفذ الهوائي.

يلاحظ:

1. دعم أحدث البرامج الثابتة. البرنامج الثابت الحالي افتراضيًا و Mayhem firmware V1.8.x.

2. بالنسبة لبعض الميزات، مثل خريطة العالم، ومحاكي نظام تحديد المواقع العالمي (GPS)، وما إلى ذلك، تحتاج إلى إعداد PortaPack H2 وبطاقة MicroSD بسعة أكبر من 1 جيجابايت بتنسيق FAT32.

وصف المنتج:

- HackRF One هو جهاز راديو محيطي محدد بالبرمجيات قادر على إرسال أو استقبال إشارات الراديو من 1 ميجا هرتز إلى 6 جيجا هرتز.

- تم تصميم HackRF One لتمكين اختبار وتطوير تقنيات الراديو الحديثة والجيل القادم، وهو عبارة عن منصة أجهزة مفتوحة المصدر يمكن استخدامها كجهاز USB محيطي أو برمجتها للعمل بشكل مستقل.

مواصفات HackRF One:

—تردد التشغيل هو 1 ميجا هرتز ~ 6 جيجا هرتز

—جهاز إرسال واستقبال نصف مزدوج

- ما يصل إلى 20 مليون عينة في الثانية

- أخذ العينات التربيعية ذات 8 بتات (8 بتات I و8 بتات Q)

- لـ GNU Radio، SDR#، وما إلى ذلك.

- مكاسب RX و TX ومرشحات النطاق الأساسي القابلة للتكوين بواسطة البرنامج

- مصدر طاقة منفذ الهوائي الذي يتم التحكم فيه بواسطة البرنامج (50 مللي أمبير عند 3.3 فولت)

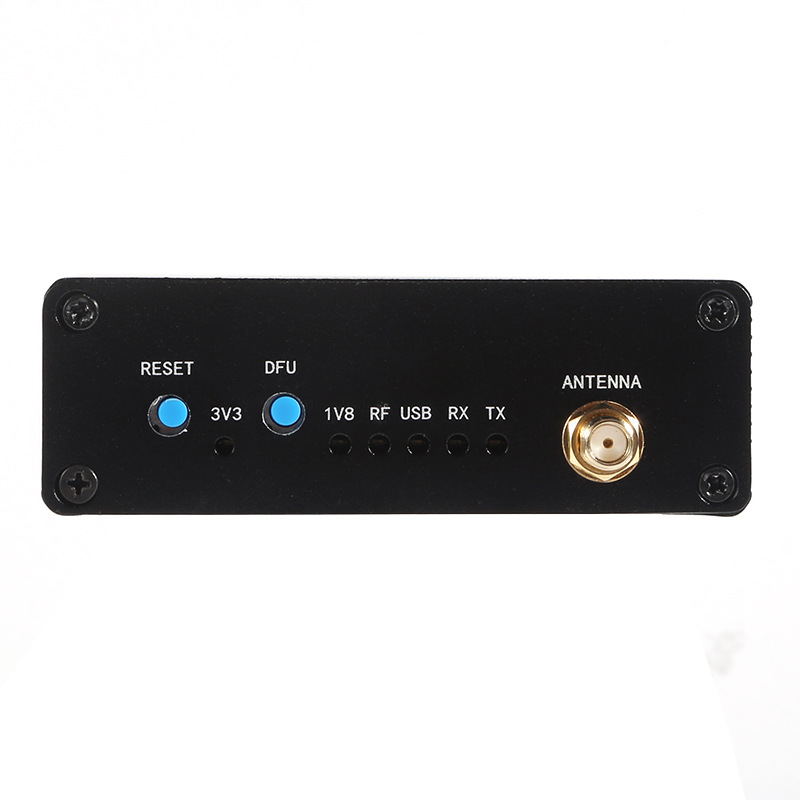

- موصل هوائي SMA أنثى

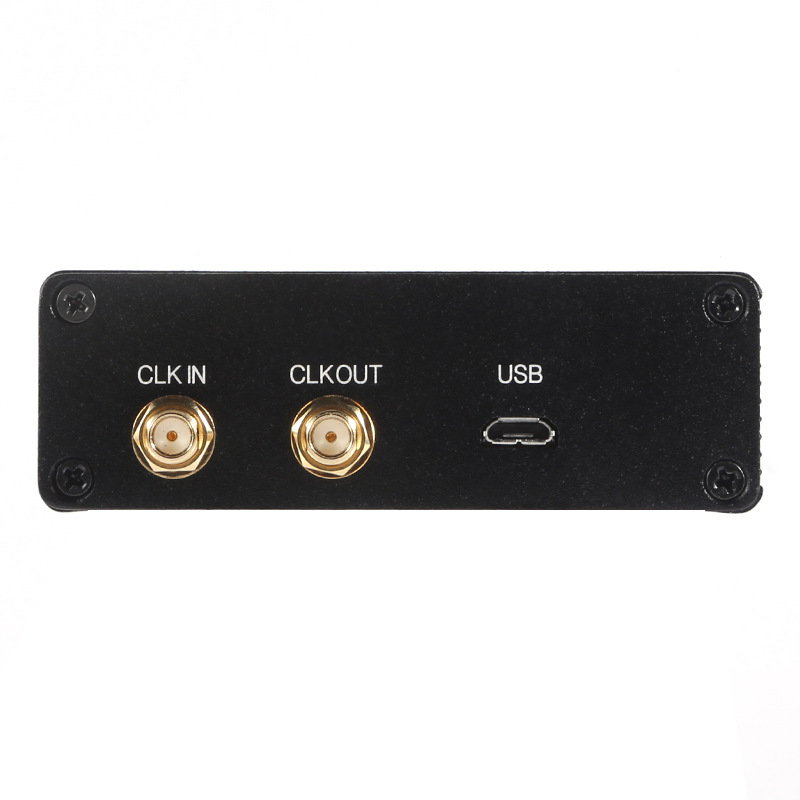

—مزامنة إدخال وإخراج ساعة ناقل SMA

- زر برمجة مريح

- رأس دبوس داخلي للتوسع

- USB 2.0 عالي السرعة

-مدعوم من USB

- أجهزة مفتوحة المصدر

- لوحة تطوير الراديو المحددة بالبرمجيات من HackRF One 1 ميجا هرتز إلى 6 جيجا هرتز SDR Platform
