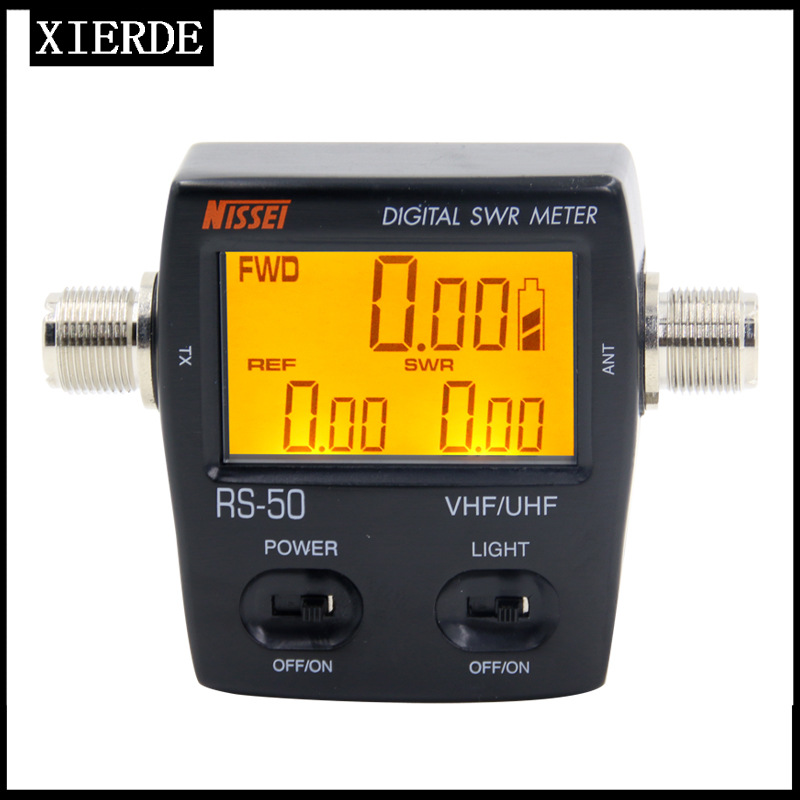

جهاز قياس الموجات الدائمة بشاشة LCD RS-50 من Nasheng، عداد طاقة الأشعة فوق البنفسجية، جهاز قياس الموجات المساعدة Nasheng RS50 بقدرة 120 وات

1. نسبة التوجيه للأمام/الخلف/VSWR في زر واحد.

2. شاشة عرض بإضاءة خلفية LED، سهلة القراءة.

3. يعمل بواسطة بطارية AAA/منفذ USB خارجي.

4. بطاريات قابلة لإعادة الشحن مناسبة.

5. مخرج Micro USB-DC 5 فولت (المحول غير متضمن).

6. تخطيط التحكم مريح وسهولة التشغيل.

مواصفة:

نطاق التردد: 125-525 ميجا هرتز

معايرة المركز: 145 ميجا هرتز (VHF) 435 ميجا هرتز (UHF)

نطاق الطاقة: 0-120 واط +/- 5%

وظائف الاختبار: الطاقة الأمامية/الخلفية، SWR

خسارة الإدراج: 0.3 ديسيبل أو أقل

المقاومة: 50 أوم

مصدر الطاقة: بطاريات "AAA" أو منفذ Micro USB

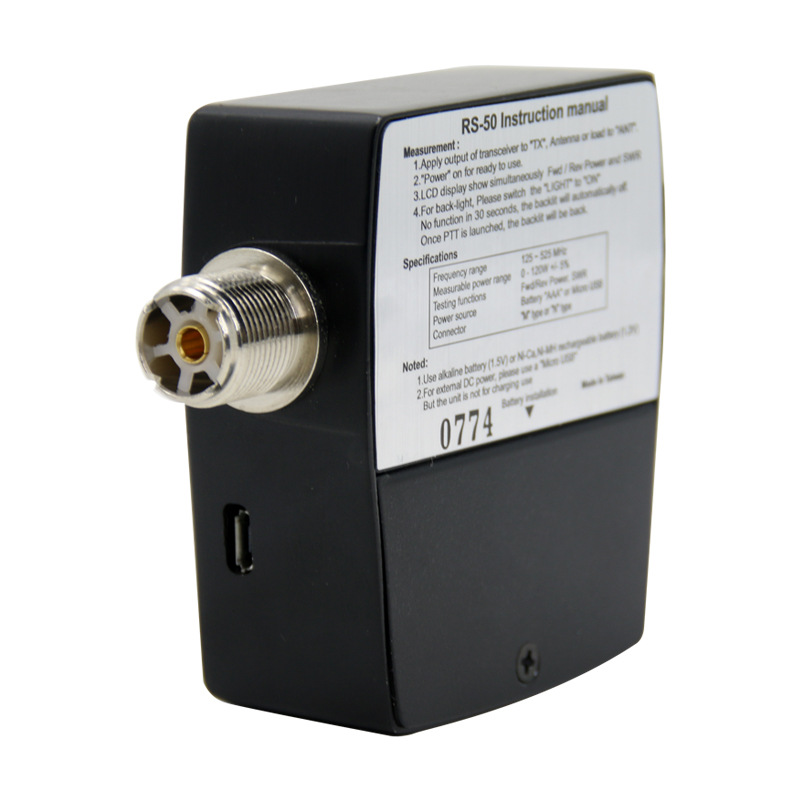

الموصل: نوع "M"

الأبعاد: 70 عرض × 78 ارتفاع × 30 عمق مم

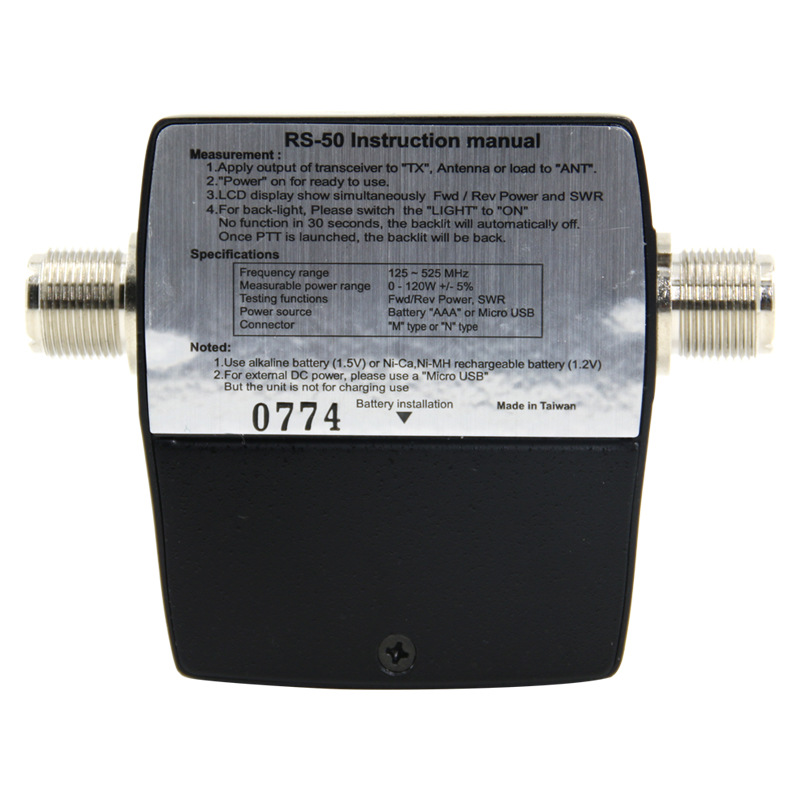

1. قم بتطبيق خرج جهاز الإرسال والاستقبال على "TX" والهوائي أو الحمل على "ANT".

2. قم بتشغيل "الطاقة" ويمكنك استخدامها.

3. تعرض شاشة LCD "الطاقة الأمامية/الخلفية وSWR" في نفس الوقت.

4. بالنسبة للإضاءة الخلفية، قم بتحويل مفتاح الإضاءة إلى وضع التشغيل.

سيتم إيقاف تشغيل الإضاءة الخلفية تلقائيًا في حالة عدم إجراء أي عملية لمدة 30 ثانية.

عند تنشيط ميزة PTT، ستعود الإضاءة الخلفية.

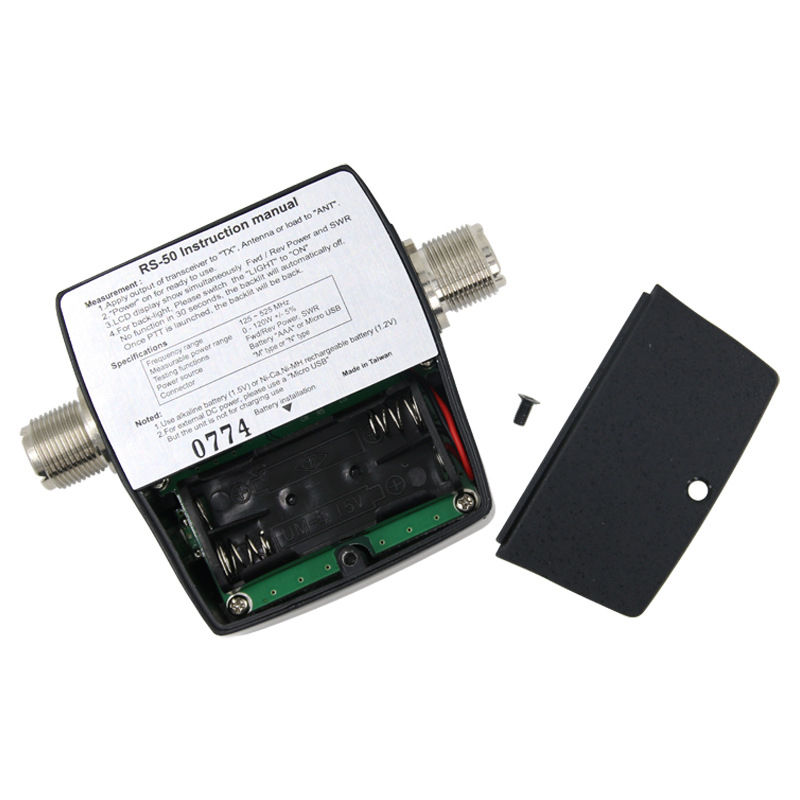

تركيب البطارية:

1. قم بفك المسمار الأسود الموجود على الغطاء وافتح اللوحة الخلفية.

2. قم بتثبيت بطاريتين "AAA".

3. يمكن استخدامه مع البطاريات القلوية أو بطاريات Ni-Ca وNi-MH القابلة لإعادة الشحن.

4. لا يحتوي الجهاز على دائرة شحن مدمجة.

5. تأكد من صحة قطبية البطارية.

6. يرجى إزالة البطارية إذا لم يتم استخدامها لفترة طويلة.

ملحوظة: البطاريات غير متضمنة

يحتوي الجهاز على: 1 * مقياس الطاقة/SWR RS50
