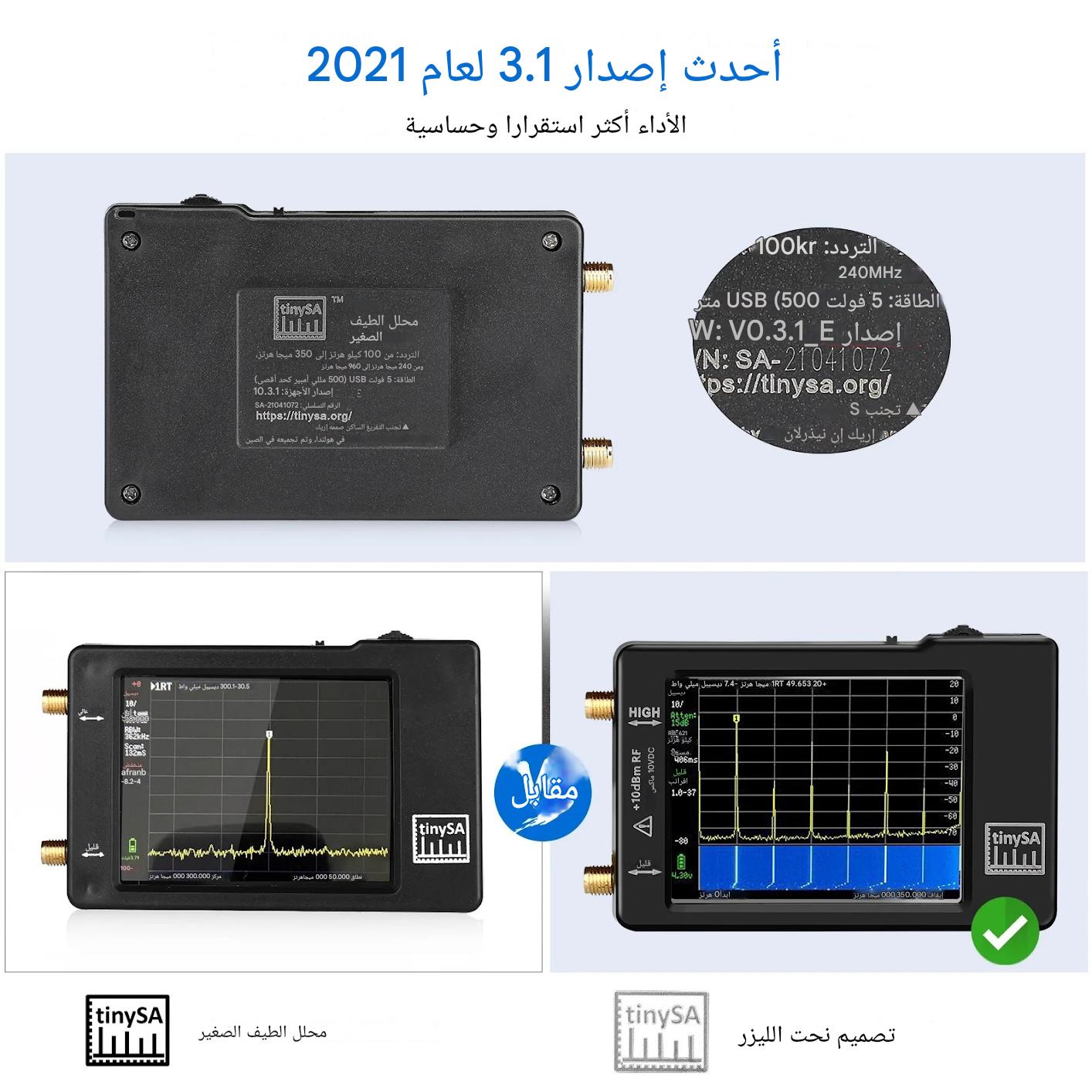

جهاز تحليل الطيف المحمول tinySA بشاشة لمس 2.8 بوصة + قلم

الاسم: tinySA
غلاف: ABS (58.7 مم × 91.3 مم × 17.1 مم)
دقة التردد: <2 جزء في المليون
استقرار التردد: <1 جزء في المليون

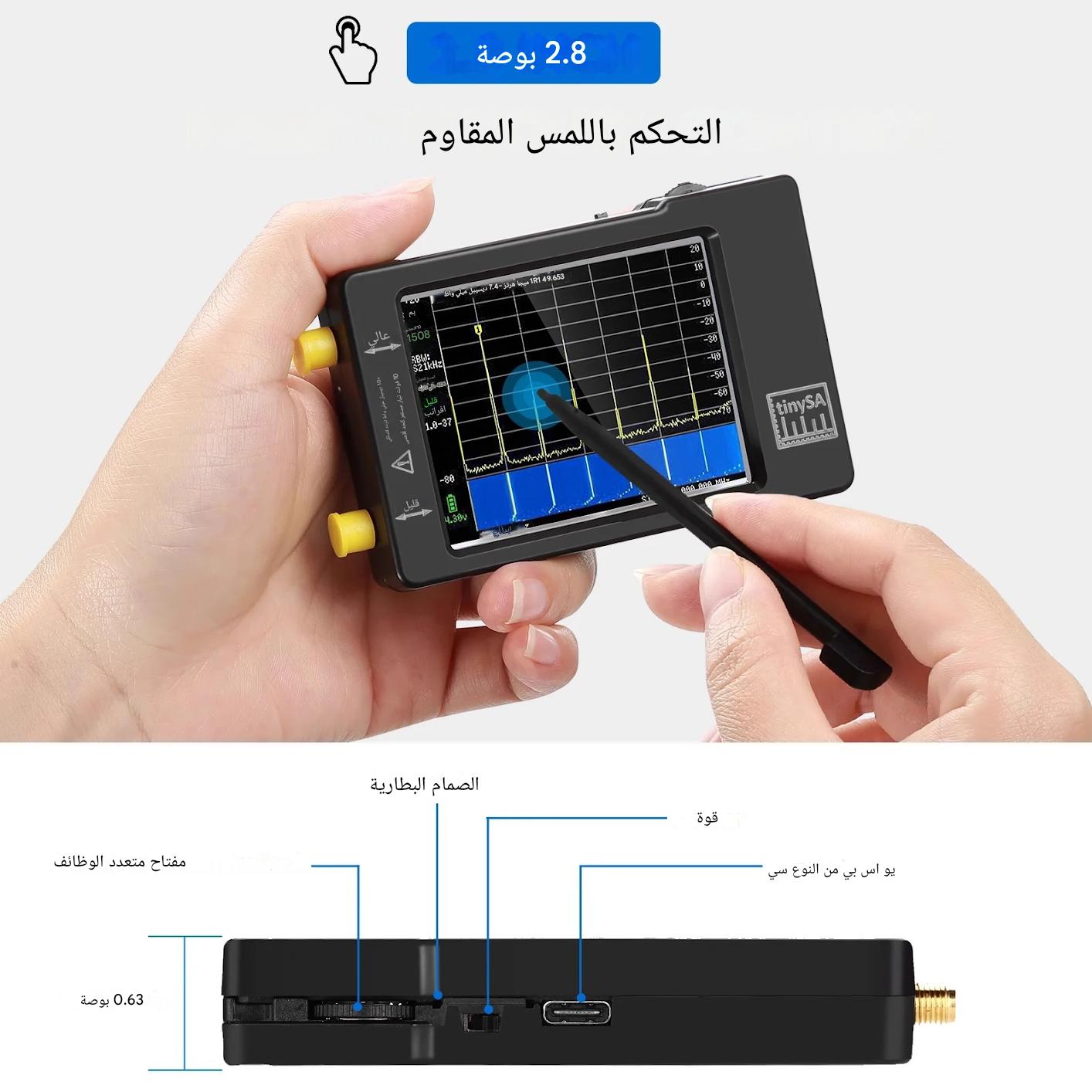

الشاشة: شاشة لمس TFT (320 × 240) مقاس 2.8 بوصة
واجهة USB: USB من النوع C (CDC تسلسلي)
مصدر الطاقة: USB 5 فولت (150 مللي أمبير)، بطارية مدمجة 650 مللي أمبير، وقت الشحن 1-2 ساعة
وضع الإدخال المنخفض

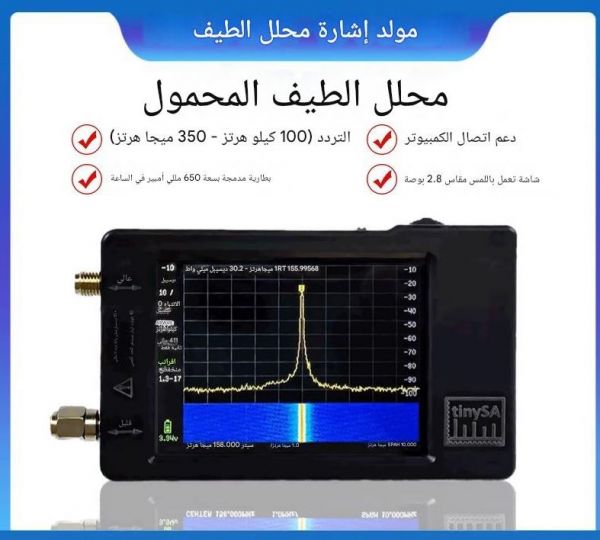

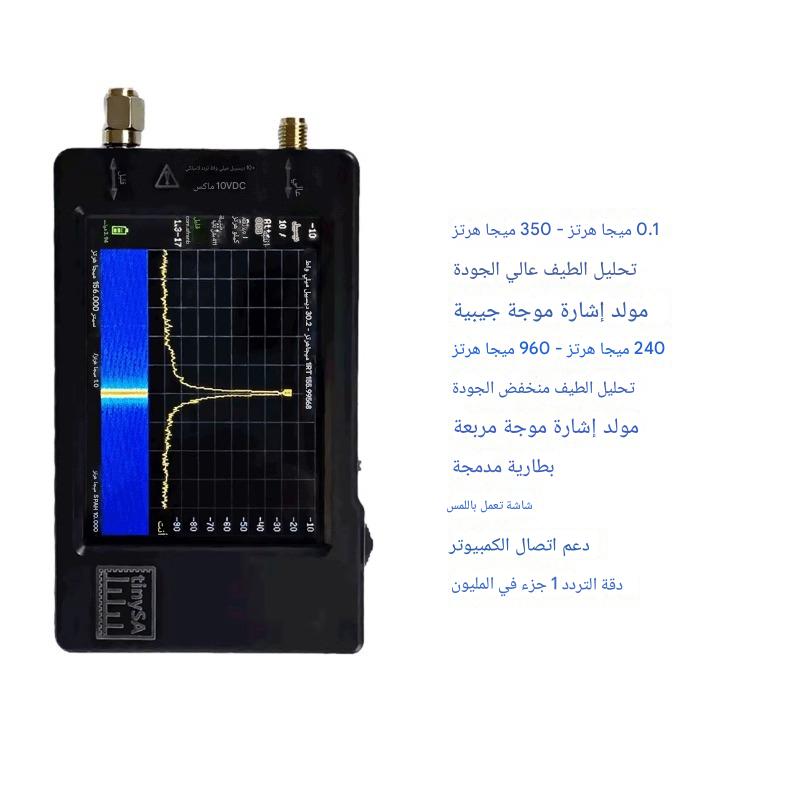

• نطاق التردد: 100 كيلو هرتز – 350 ميجا هرتز
• مُخفف التردد: 0 - 31 ديسيبل
• الحد الأقصى لمستوى الإدخال: +10 ديسيبل ميلي واط
• نقطة اعتراض إدخال التعديل: +15 ديسيبل ميلي واط
• أدنى إشارة ملحوظة: -102 ديسيبل ميلي واط
• نطاق ديناميكي: 70 ديسيبل
• وضع الإدخال العالي

• نطاق التردد: 240 ميجا هرتز – 960 ميجا هرتز
• الحد الأقصى لمستوى الإدخال: +10 ديسيبل ميلي واط
• أقل إشارة يمكن التعرف عليها: -115 ديسيبل ميلي واط
• نطاق ديناميكي: 50 ديسيبل
• وضع الإخراج المنخفض:

• خرج موجة جيبية: 100 كيلوهرتز – 350 ميجاهرتز
• مستوى الخرج: -76 ديسيبل إلى -6 ديسيبل
• تعديل: AM وFM (ضيق وعريض النطاق)

وضع الإخراج العالي:

• نطاق تردد الموجة المربعة: 240 ميجاهرتز – 960 ميجاهرتز
• مستوى الخرج: -38 ديسيبل ميلي واط إلى +13 ديسيبل ميلي واط
• تعديل: FM (ضيق وعريض النطاق)

مولد الإشارة المرجعية:

• مخرج موجة مربعة بقيمة -25 ديسيبل ميلي واط
• ترددات قابلة للتعديل: 1 ميجاهرتز، 2 ميجاهرتز، 4 ميجاهرتز، 10 ميجاهرتز، 15 ميجاهرتز، أو 30 ميجاهرتز
